视频会议摄像机RS232/RS485/RS422控制接口之间的区别

作者:丹诺来源:丹诺 发布时间:2017-03-22
        视频会议摄像机RS232/RS485/RS422控制接口都为串口标准,串口也叫做串行接口,也称串行通信接口,按电气标准及协议来分包括RS-232-C、RS-422、RS485、USB等。 RS-232-C、RS-422与RS-485标准只对接口的电气特性做出规定,不涉及接插件、电缆或协议。USB是近几年发展起来的新型接口标准,主要应用于高速数据传输领域。

RS-232控制接口
         RS-232是美国电子工业协会EIA(Electronic Industry Association)制定的一种串行物理接口标准。RS是英文“推荐标准”的缩写,232为标识号。RS-232总线标准设有25条信号线,包括一个主通道和一个辅助通道。
        在多数情况下主要使用主通道,对于一般双工通信,仅需几条信号线就可实现,如一条发送线、一条接收线及一条地线,RS-232-C标准规定的数据传输速率为每秒50、75、100、150、300、600、1200、2400、4800、9600、19200波特。
        RS-232-C标准规定,驱动器允许有2500pF的电容负载,通信距离将受此电容限制,例如,采用150pF/m的通信电缆时,最大通信距离为 15m;若每米电缆的电容量减小,通信距离可以增加。传输距离短的另一原因是RS-232属单端信号传送,存在共地噪声和不能抑制共模干扰等问题,因此一般用于20m以内的通信。

RS-485控制接口
        RS-485总线,在要求通信距离为几十米到上千米时,广泛采用RS-485 串行总线;
        RS-485采用平衡发送和差分接收,因此具有抑制共模干扰的能力。加上总线收发器具有高灵敏度,能检测低至200mV的电压,故传输信号能在千米以外得到恢复。 RS-485采用半双工工作方式,任何时候只能有一点处于发送状态,因此,发送电路须由使能信号加以控制。
        RS-485用于多点互连时非常方便,可以省掉许多信号线。应用RS-485可以联网构成分布式系统,其允许最多并联32台驱动器和32台接收器。

RS-4222控制接口
         RS422总线,RS485和RS422电路原理基本相同,都是以差动方式发送和接受,不需要数字地线。
         差动工作是同速率条件下传输距离远的根本原因,这正是二者与RS232的根本区别,因为RS232是单端输入输出,双工工作时至少需要数字地线。发送线和接受线三条线(异步传输),还可以加其它控制线完成同步等功能,RS422通过两对双绞线可以全双工工作收发互不影响,而RS485只能半双工工作,发收不能同时进行,但它只需要一对双绞线。

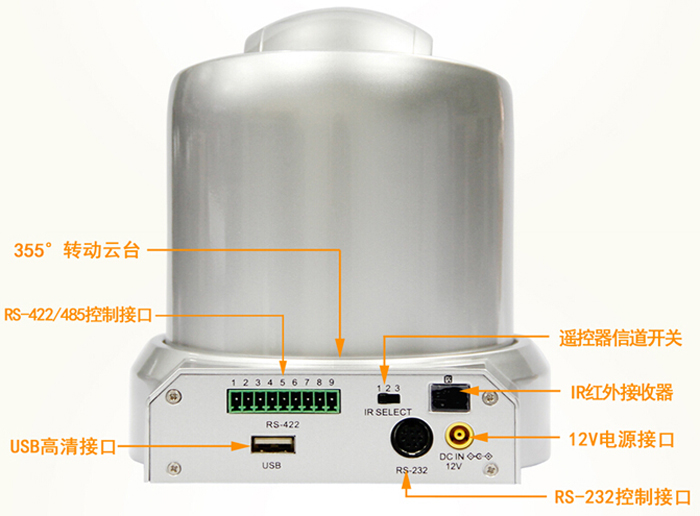

丹诺高清视频会议摄像机DN-HDC13B10,RS232/RS485/RS422控制接口图示:
